鑫洪泰 LCD 常規技術解說②

術




鑫洪泰LCD常規技術解說②

一:一般電路連接方法

   針對COG產品的連接介紹:

           本公司的COG產品圖紙上腳位的表示有幾種,現作以說明:

D0-D7:LCD的數據端口。在串口情況下,D6為時鐘腳,D7為數據腳;

Vout:此腳位一般都與VSS之間連接一個1uF/25的電容;正常工作后,一般電壓在9V到12V左右;

C3P:圖紙上也表示為C3+,此腳與C1N之間連一電容;如果成對出現,如出現C3P、C3N,則一般只這兩腳互連;

C1N:圖紙上也有表示C1-。此腳位與C3P與C1P腳各連一個1uF/25的電容;

C1P:圖紙上也有表示C1+。此腳位與C1N連一個1uF/25的電容;

V4:偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容;

V3:偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容;

V2:偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容;

V1:偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容;

V0:偏壓/分壓電路電容。此腳位與VSS接一個1uF/25的電容;

VR:如果用外部調節LCD顯示對比度,m則V0與VSS之間連兩電阻VR接兩電阻中間,電阻值根據實際效果確定;

IRS:此腳為選擇用內部調節還是外部調節顯示對比度。低電平選外部調節;高電平選擇外部調節;

C86:此腳位選擇時序。低電平選擇8080時序;高電平選擇6800時序;

P/S:此腳選擇并口還是串口接口。低電平選擇串口;高電平選擇并口;

說明:在串口情況下,建議將“讀“、“寫”、“D0----D5是接到VDD上)。

針對LCM產品的連接介紹:

COB產品連接介紹:

/CS1、/CS2、/CS3:

            LCM12864 只用到/CS1、/CS2,選中左、右屏;

            LCM19264 用到/CS1、/CS2、/CS3,選中左、中、右屏;沒有74HC04的話,一般低有效;

RS(A0):指令、數據選擇腳。一般低電平,表示送的是指令,高電平表示的是送數據。也有相反用法的;

E : 使能信號腳。此腳位由高到低鎖存數據。以KS0108為控制器的COB,一般為6800時序;

R/W : 讀/寫狀態控制腳。高電平表示處于讀狀態,低電平表示處于寫狀態;

D0-D7:LCD的數據端口。

VDD :電源正極。一般LCM電壓5.0V。

VSS : 電源負極。

/REST: 復位腳。由低電平到高電平的轉換,完成LCM的復位。如果LCM上的/REST有了阻容復位電路,則此腳可懸空;

Vout : 負壓輸出腳,也有表示VEE。一般為-12V左右,與V0配合使用;V0 : 顯示對比度調節腳,也有表示VOL。與Vout配合使用;

Vout、V0 的連接方法方法及背光用I/O口控制的連接方法:

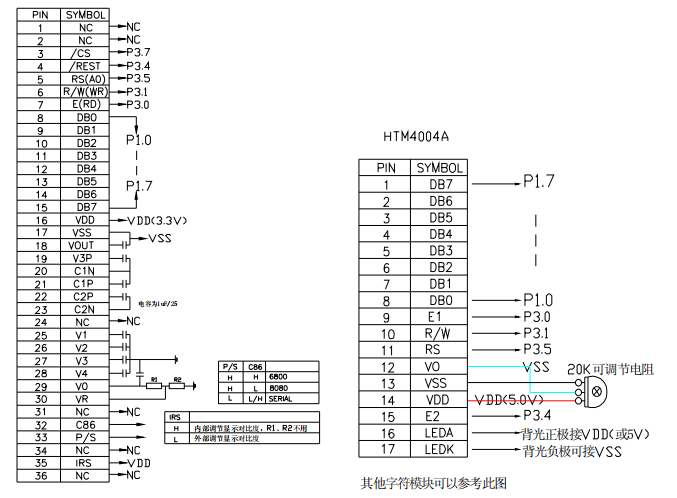

二:參考電路圖

結束語:以上為我們常用COG及字符模塊的連接電路。其他的產品連接方法也可以參考上圖,詳細連接請參照其它IC資料“Reference Circuit Examples”即可。目前我們公司所用到的MCU包括:AVR系列Atmage8,Atmage48;愛特梅爾AT89C51系列(最常用);STC89C51系列;C8051F340,C8051F330。當前可以做RS232通訊的開發,完成過的實驗是上位機(電腦)和下位機(單片機-MCU)通訊下載圖片數據、上位機控制下位機工作、外擴字庫等。
