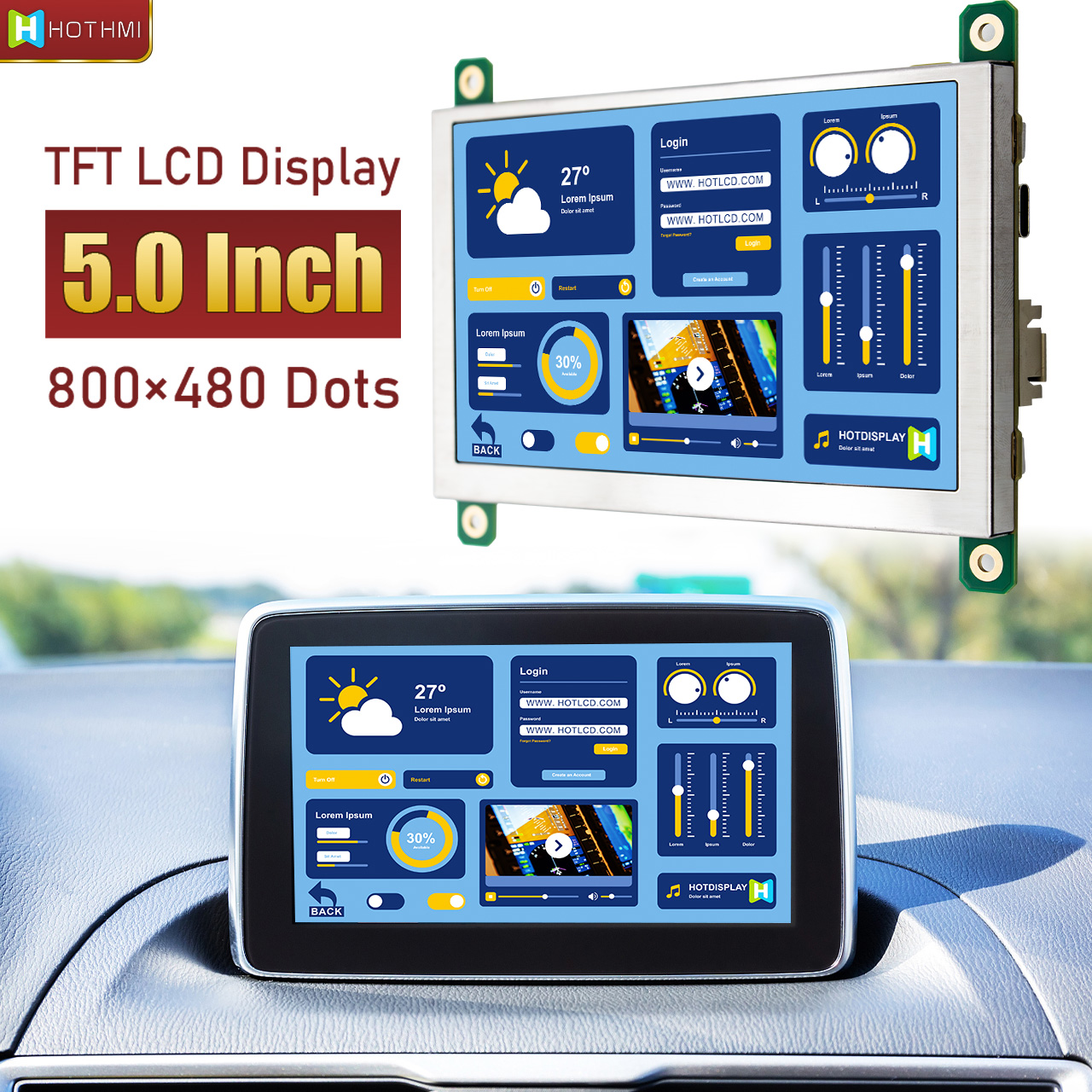

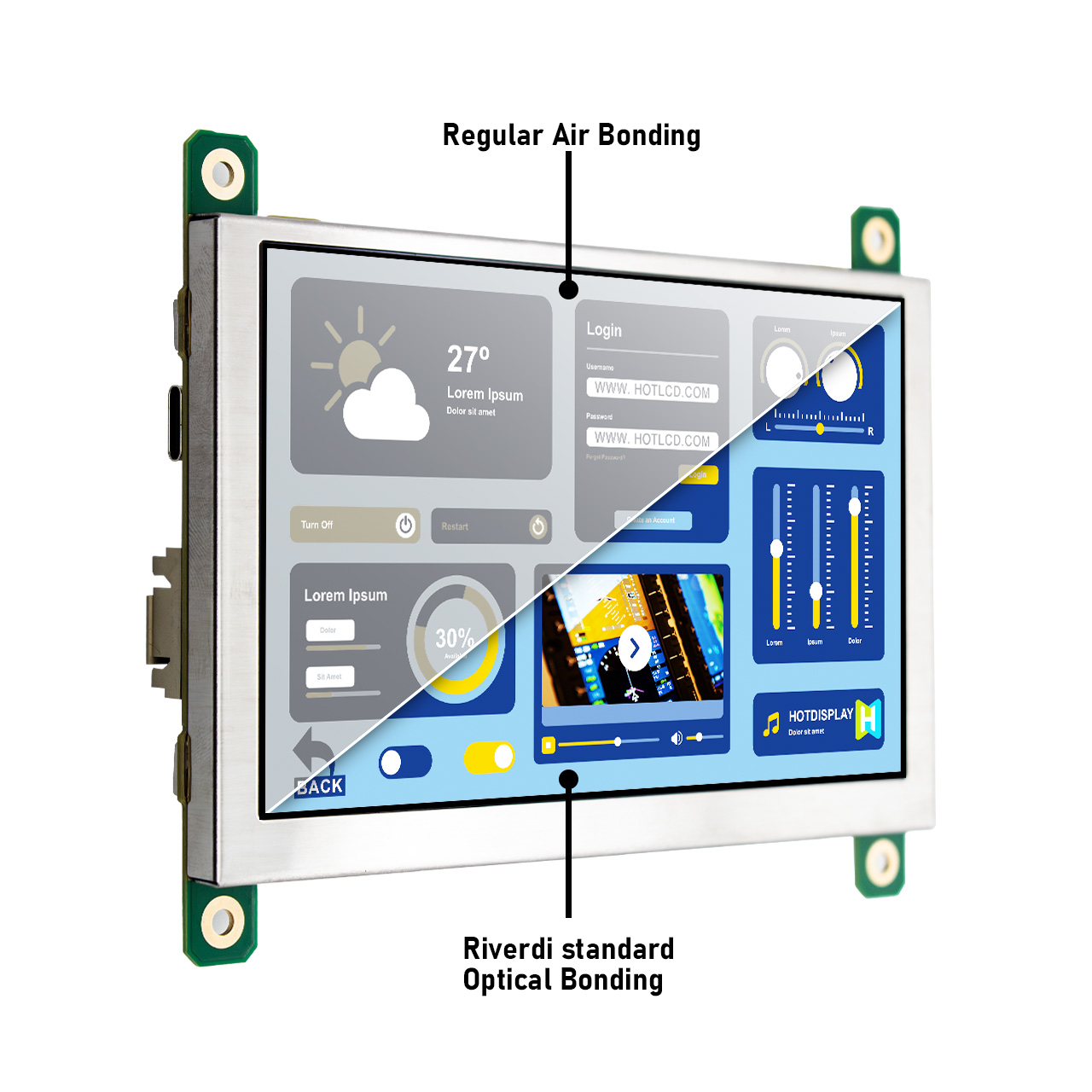

5.0英寸TFT液晶模塊 | 800x480 STM32 USART智能顯示屏

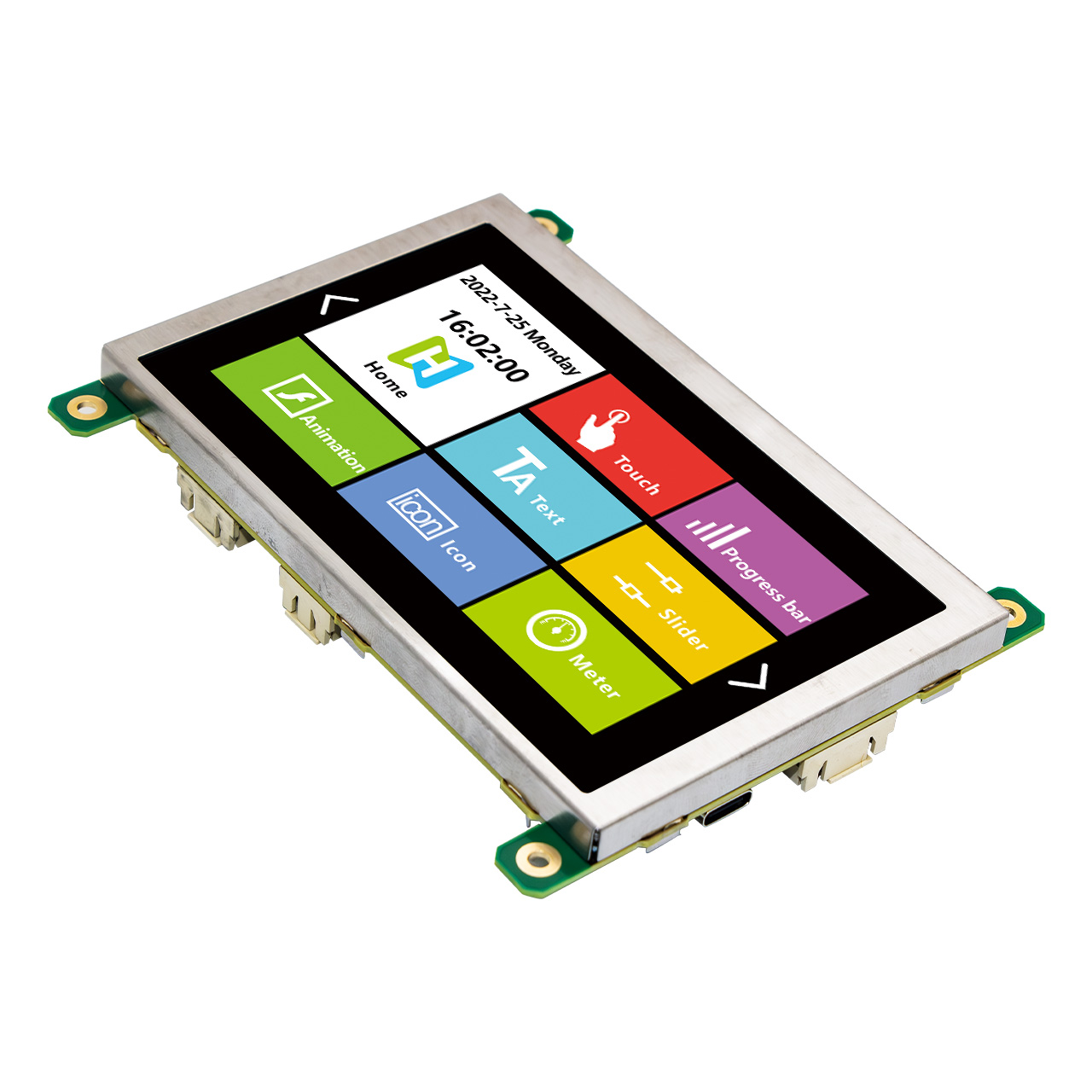

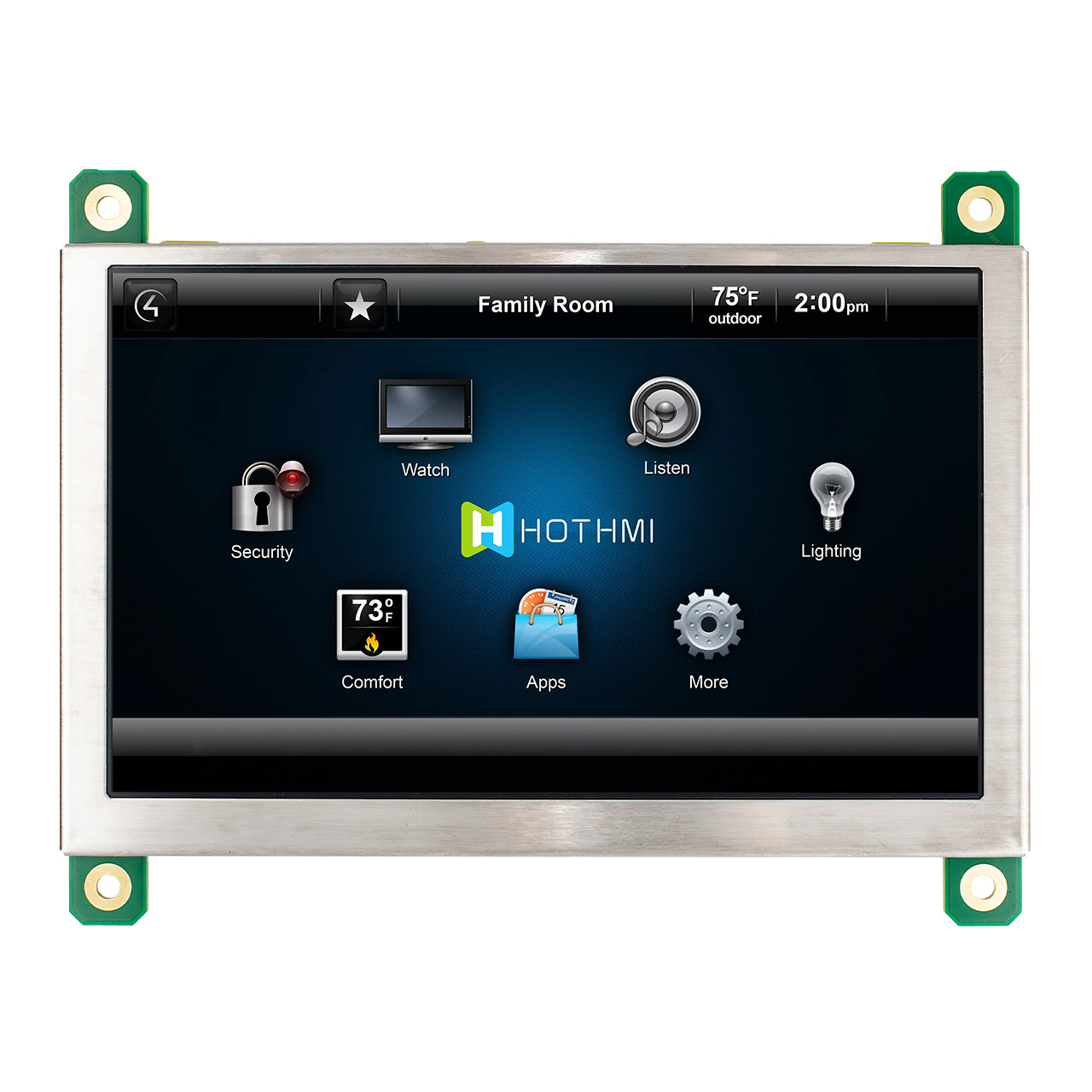

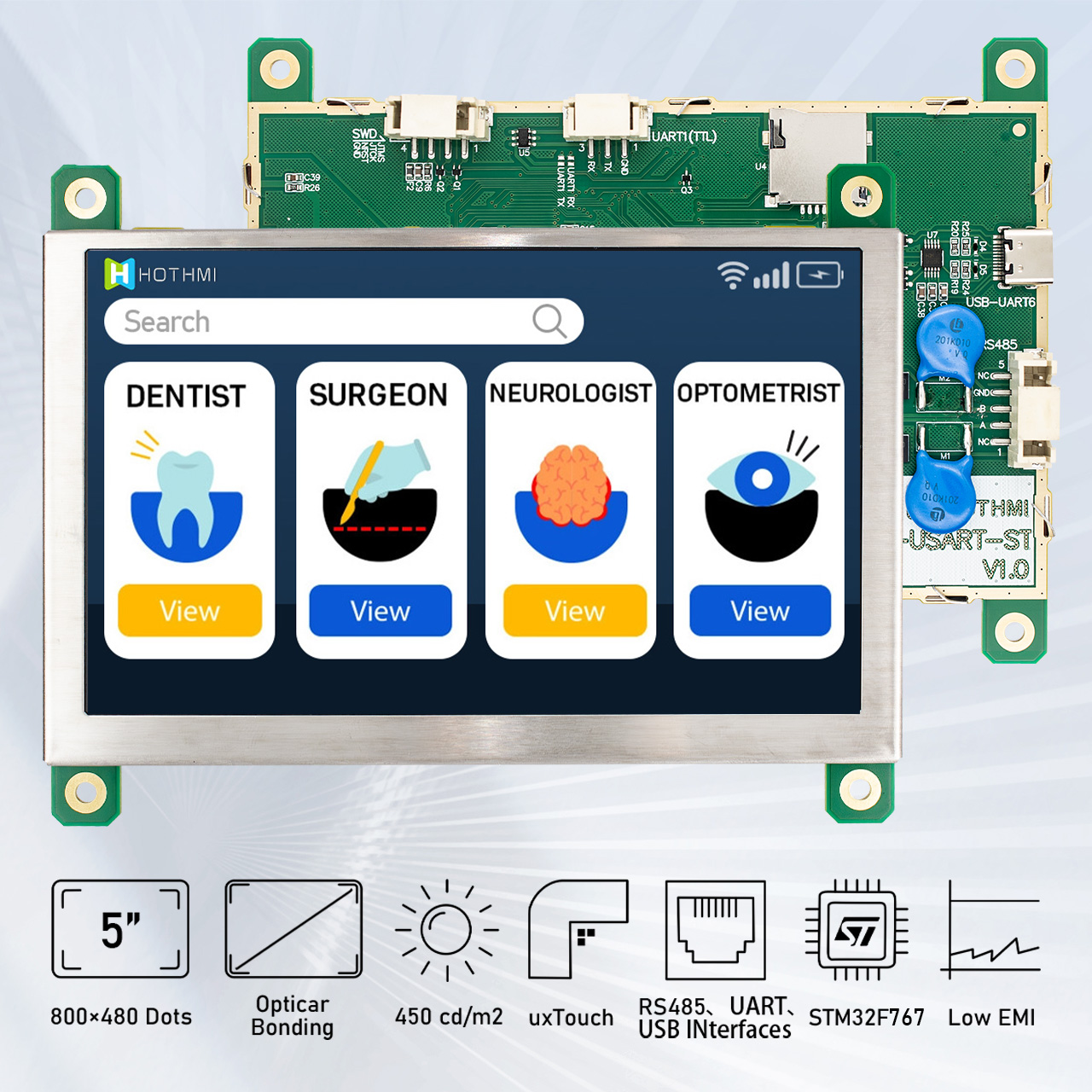

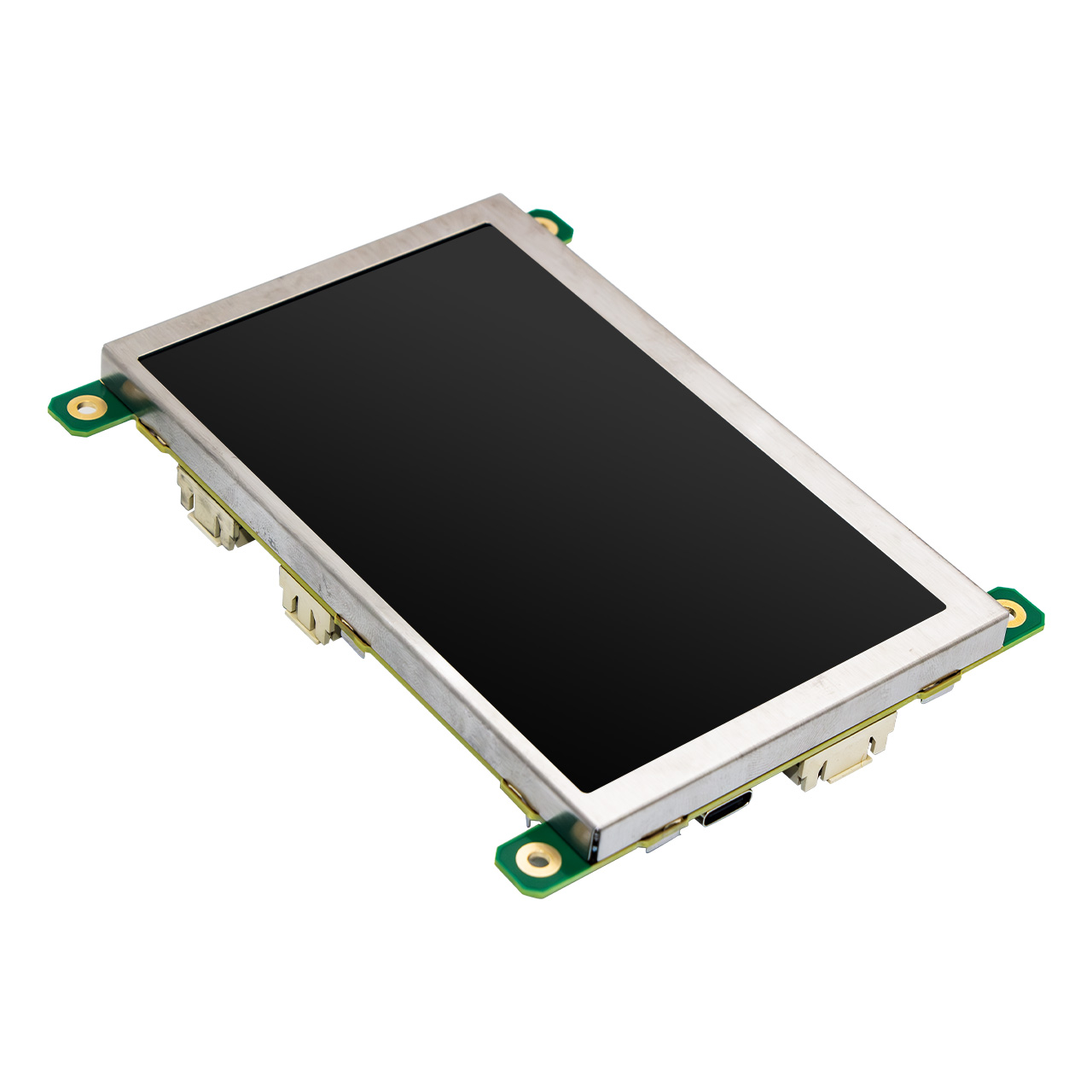

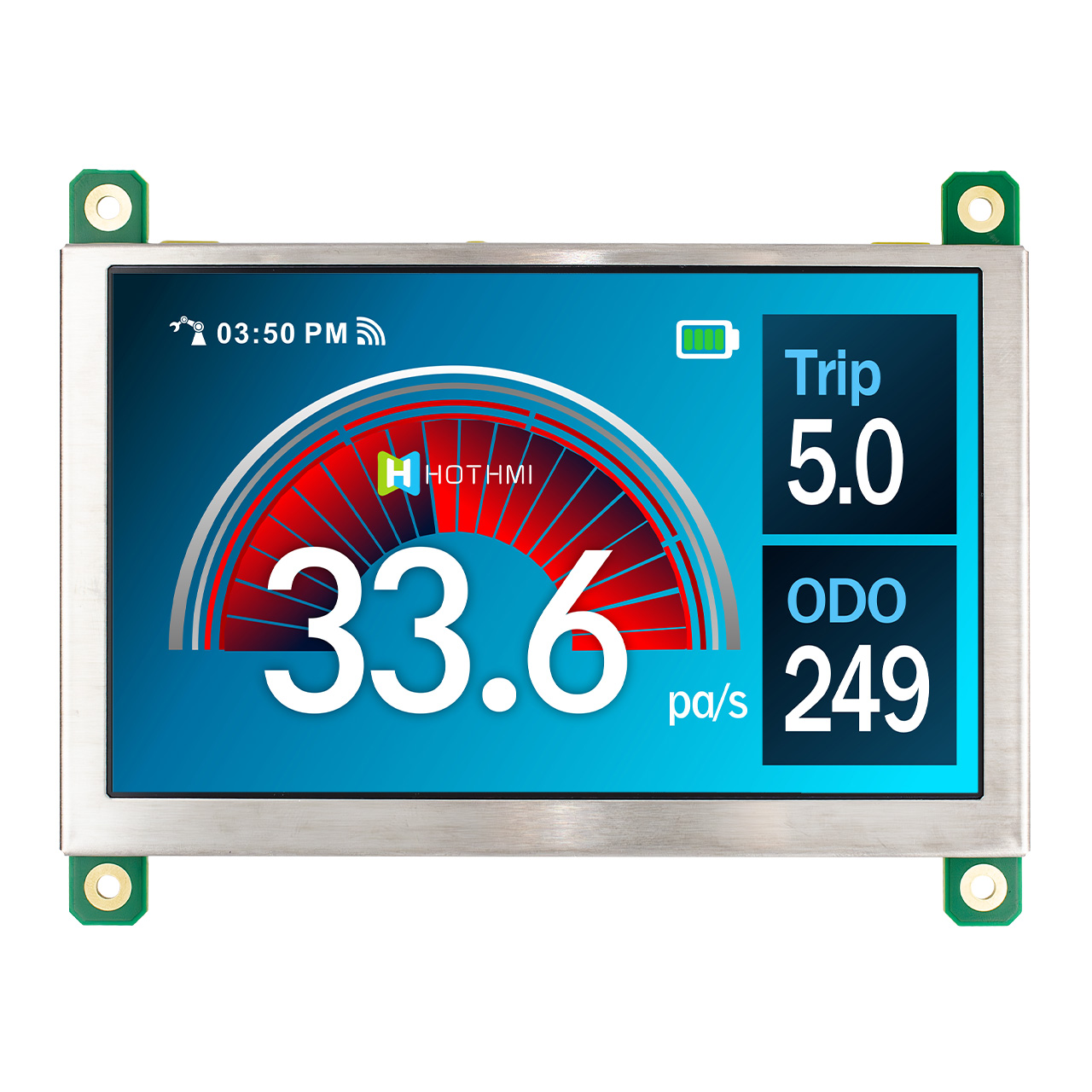

這款5.0英寸智能TFT模塊專為工業嵌入式系統設計，采用STM32F767高性能微控制器作為核心驅動，搭配800×480分辨率IPS液晶面板，呈現16.7M色彩和NTSC 50%色域的清晰畫質。搭載STM32F767的5.0英寸智能TFT模塊集成RS485、UMR（TTL）和USB（Ice UMRT）多協議接口，支持12V-24V寬電壓輸入。其工業級設計確保在-20°C至70°C環境溫度下穩定工作，存儲溫度范圍擴展至-30°C~80°C。內置STM32F767驅動芯片和GT911觸摸控制器，搭配450cd/m2高亮度LED背光源，即使在強光環境下也能保持出色的可視性。該解決方案特別適用于需要可靠人機交互的工業HMI設備。其模塊化架構允許開發人員快速集成觸摸功能、調整玻璃厚度或定制通信協議，為智能醫療設備和自動化控制面板等應用提供經濟高效的顯示解決方案。

驅動芯片說明

STM32F767xx、STM32F768Ax和STM32F769xx 器件基于高性能 Arm? Cortex?-M7 32 位 RISC 內核，工作頻率高達 216 MHz。Cortex?-M7 內核集成浮點單元 (FPU)，支持 Arm? 雙精度和單精度數據處理指令及數據類型。此外，它還實現了全套 DSP 指令和內存保護單元 (MPU)，增強了應用程序的安全性。

STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件集成高速嵌入式存儲器，包括高達 2 MB 的閃存、512 KB 的 SRAM（包括用于存儲關鍵實時數據的 128 KB 數據 TCM RAM）、16 KB 的指令 TCM RAM（用于存儲關鍵實時程序）、在最低功耗模式下可用的 4 KB 備份 SRAM，以及豐富的增強型I/O 和外設連接到兩條 APB 總線、兩條 AHB 總線、一個 32 位多 AHB 總線矩陣以及一個支持內部和外部存儲器訪問的多層 AXI 互連。

這些設備提供三個 12 位 ADC、兩個 DAC、一個低功耗 RTC、十二個通用 16 位定時器（包括兩個用于電機控制的 PWM 定時器）、兩個通用 32 位定時器以及一個真隨機數發生器 (RNG)。它們還具有標準和高級通信接口：

- 最多四個 I2C 接口

- 六個 SPI 接口，三個半雙工模式下的 I2S 接口。為了達到音頻級精度，I2S 外設可以通過專用內部音頻 PLL 或外部時鐘進行時鐘同步。

- 四個 USART 接口加四個 UART 接口

- 一個全速 USB OTG 接口和一個支持全速的高速 USB OTG 接口（帶 ULPI）

- 三個 CAN 接口

- 兩個 SAI 串行音頻接口

- 兩個 SDMMC 主機接口

- 以太網和攝像頭接口

- LCD-TFT 顯示控制器

- Chrom-ART 加速器

- SPDIFRX 接口

先進的外設包括兩個 SDMMC 接口、一個靈活存儲器控制 (FMC) 接口、一個 Quad-SPI 閃存接口和一個用于 CMOS 傳感器的攝像頭接口。

STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件的工作溫度范圍為 –40 至 +105 °C，電源電壓為 1.7 至 3.6 V。除 LQFP100 外，所有封裝均提供 USB（OTG_FS 和 OTG_HS）和 SDMMC2（時鐘、命令和 4 位數據）的專用電源輸入，從而提供更豐富的電源選擇。

使用外部電源監控器，電源電壓可降至 1.7 V。全面的省電模式支持低功耗應用設計。

STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件提供 11 種封裝，引腳數從 100 引腳到 216 引腳不等。所包含的外設組合會根據所選器件而變化。

這些特性使 STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 微控制器適用于廣泛的應用：

- 電機驅動和應用控制

- 醫療設備

- 工業應用：PLC、逆變器、斷路器

- 打印機和掃描儀

- 報警系統、可視對講和暖通空調系統 (HVAC)

- 家用音響設備

- 移動應用、物聯網

- 可穿戴設備：智能手表
