您的當前位置:首頁  >  產品中心  >  含驅動板TFT模組  >  TFT模塊 | MCU接口 | SPI接口 | 含控制板系列  >  5.0寸 800x480 IPS 電阻式 TFT 模塊面板 帶 LCD 控制器板 SSD1963 LCM-TFT050T1SVP16R40D
  • 型號: 5.0寸 800x480 IPS 電阻式 TFT 模塊面板 帶 LCD 控制器板 SSD1963 LCM-TFT050T1SVP16R40D

    類型:TFT帶板模塊

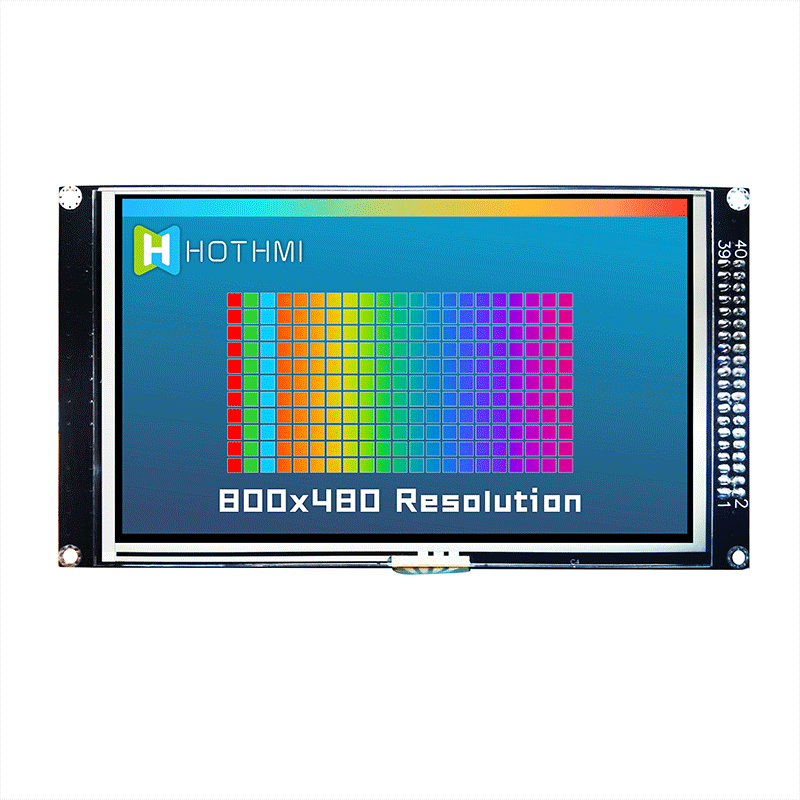

    顯示像素:800x480

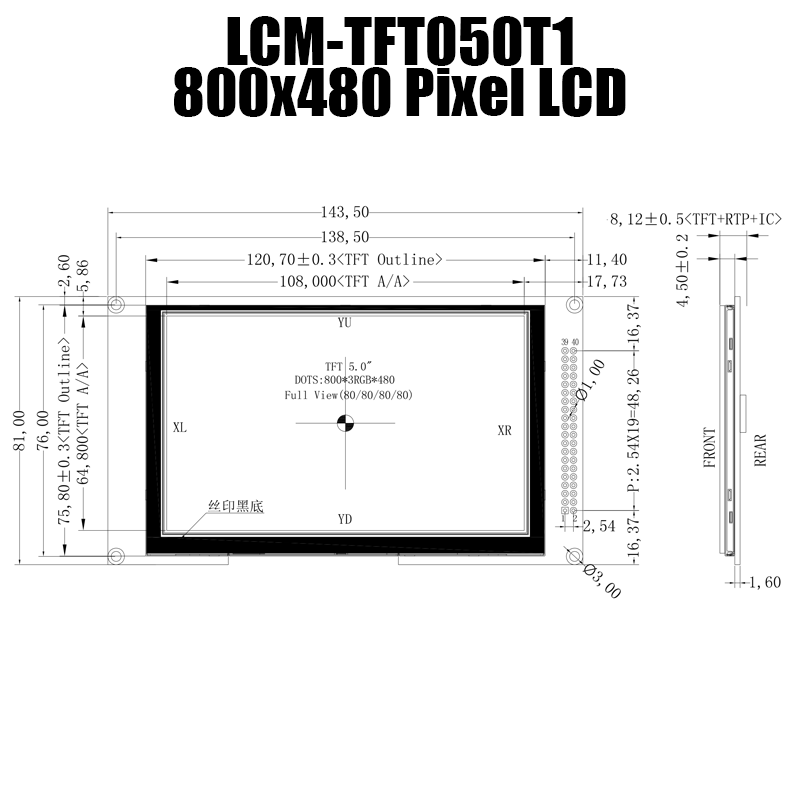

    外形尺寸 :143.5x81.0x8.12

    VA尺寸:5.0

    AA尺寸 :5.0

    有效尺寸mm:108.0x64.8

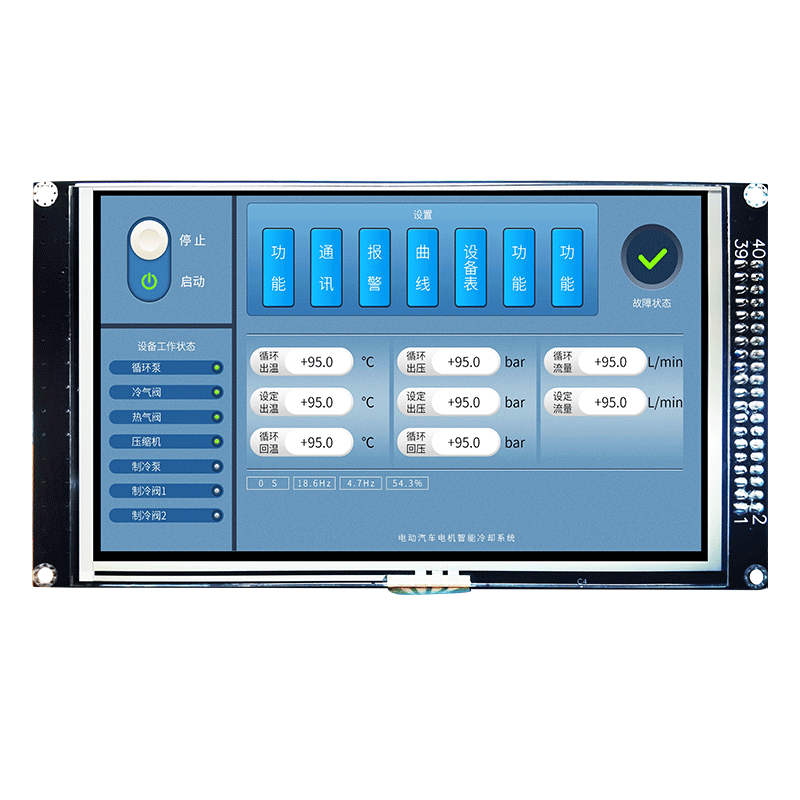

    應用:車載,醫療,工控

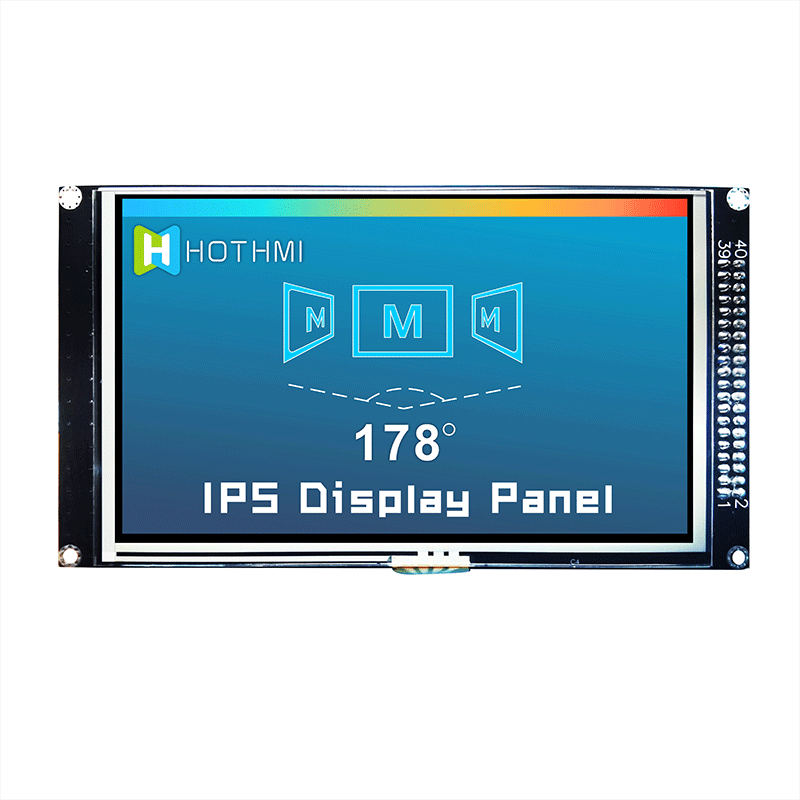

    視角:全視角

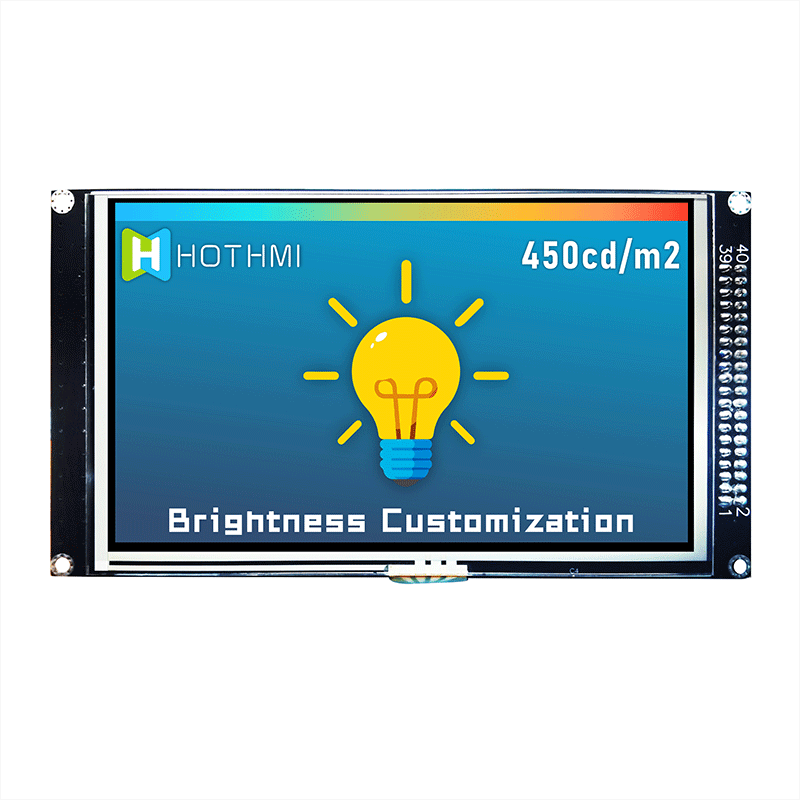

    背光/亮度:450cd/m2

    引腳:40pin

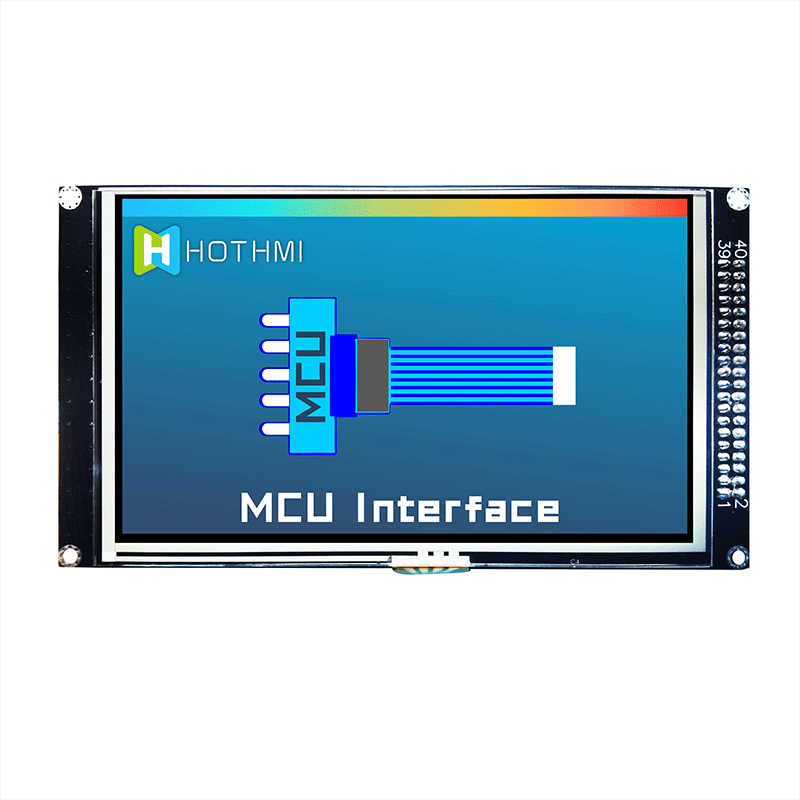

    接口方式:MCU

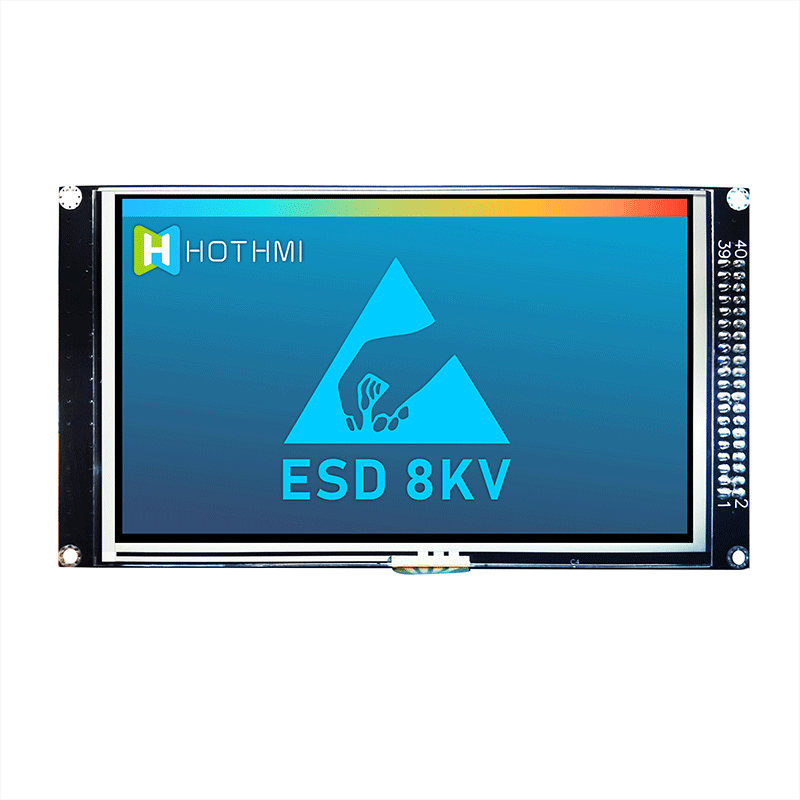

    特殊說明:抗靜電ESD 8KV

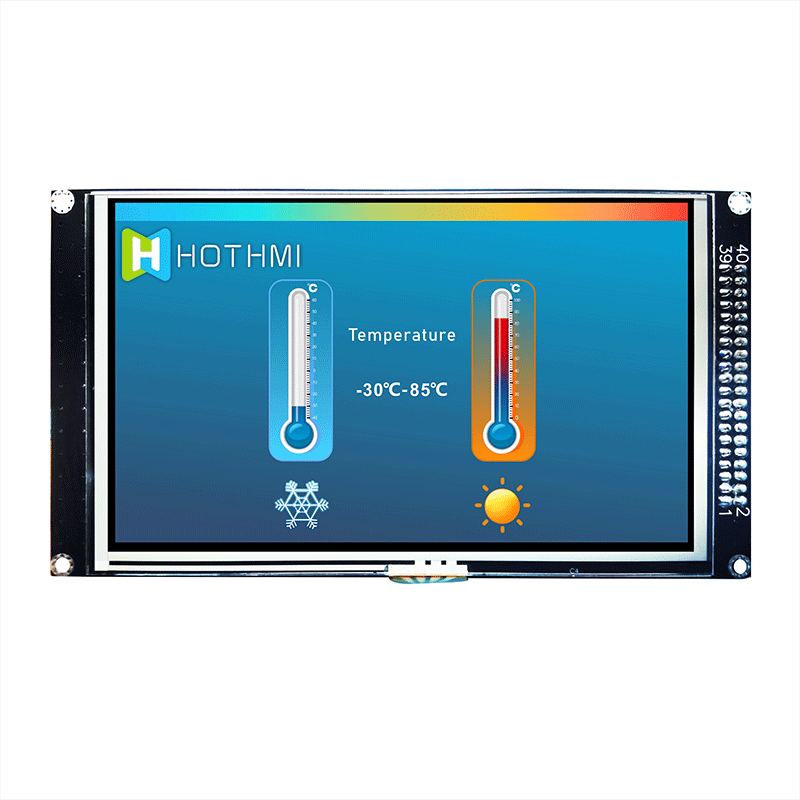

    工作溫度:-30~85℃

    供電電壓:5.0V

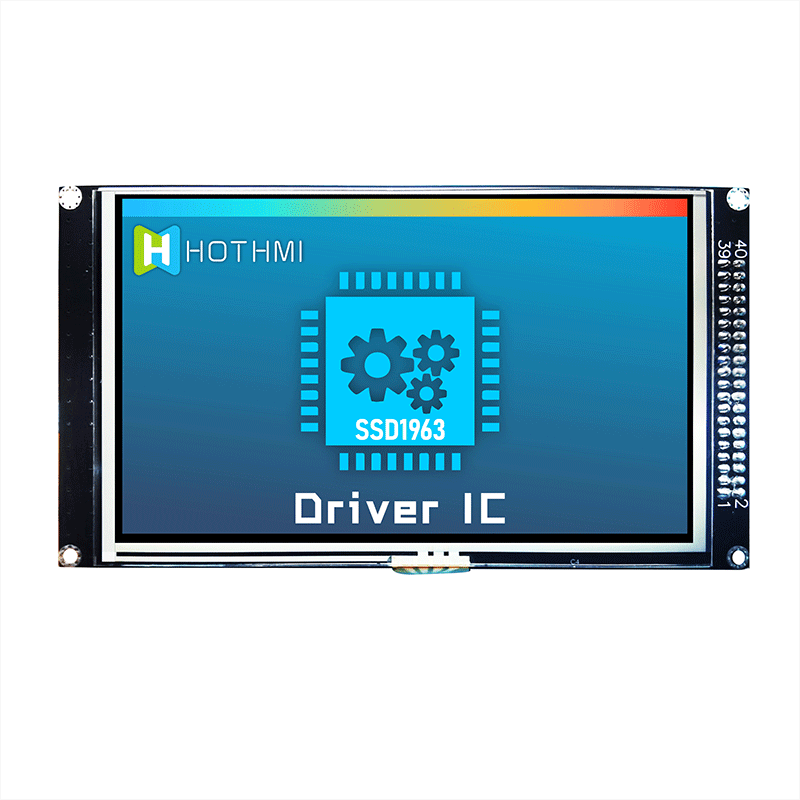

    驅動芯片:SSD1963

產品敘述

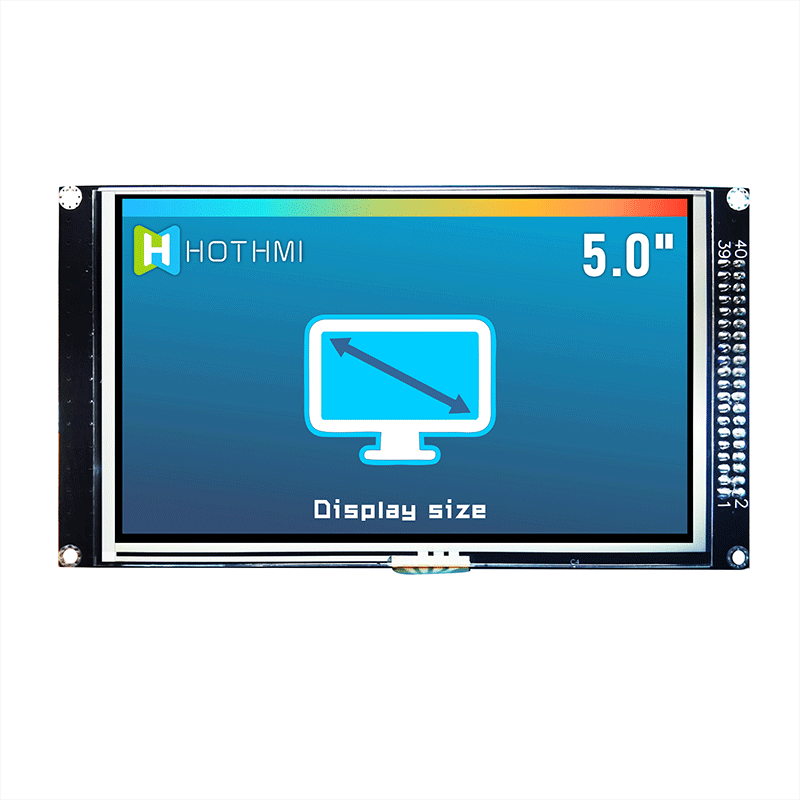

5.0寸 800x480 IPS 電阻式 TFT 模塊面板 帶 LCD 控制器板 SSD1963

 由于普通TFT顯示屏基本是FPC軟排線引出,需通過焊接或者插座連接到客戶的主板,有些TFT顯示屏排線引出接口是TTL 24位RGB接口,普通MCU單片機無法直接驅動,而且還需要外圍升壓電路才能使用。

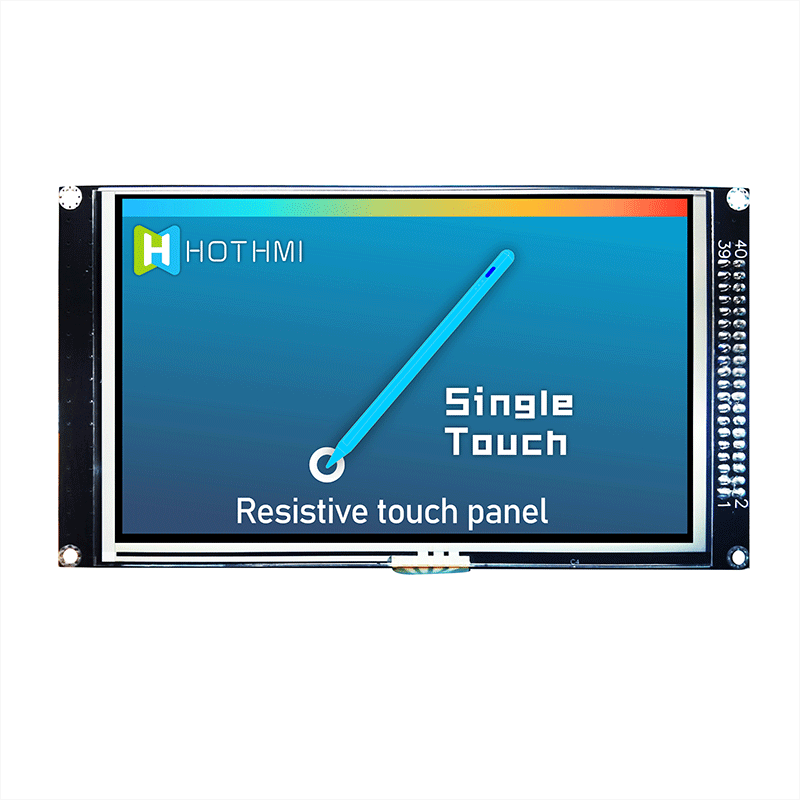

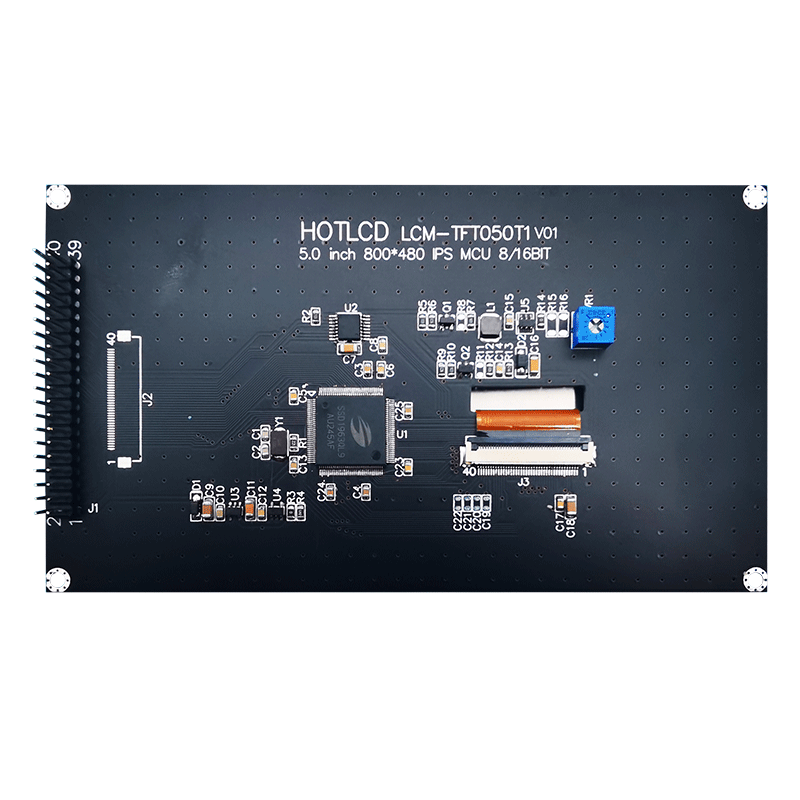

       因此,鑫洪泰HOTLCD研發團隊設計一款方便客戶使用的MCU8/16位接口的5.0寸高清TFT顯示模塊 LCM-TFT050T1,具有高清800x480分辨率,高畫質,全視角,65K/262K真彩色,內置SSD1963控制器,無需外圍電路即可連接主板(可選配連接器),單電源DC3.3V供電。此款TFT模塊可選配觸摸屏并內置XPT2046電阻觸摸屏驅動器。

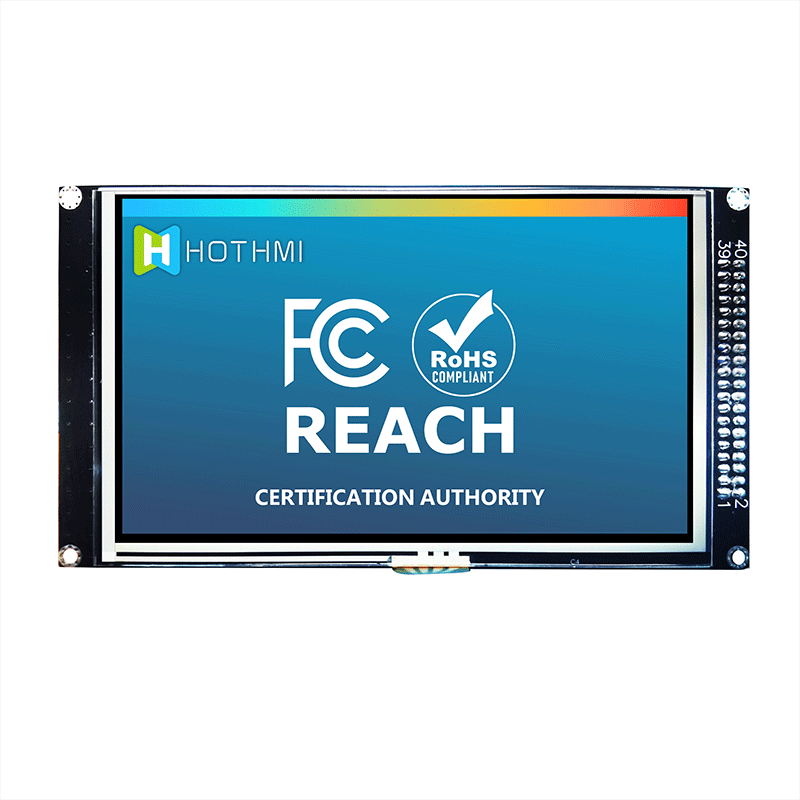

      該模塊所有材料均符合環保要求RoHS標準,廣泛應用于各式儀器儀表、智能設備、分析儀器、工業儀器、電梯顯示等, 適用于多種單片機開發平臺,如:8051、PIC、AVR、ARDUINO、ARM等。

      目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多種尺寸供客戶選擇,一般應用于工控設備。
