類型:TFT圓屏
顯示像素:480x480

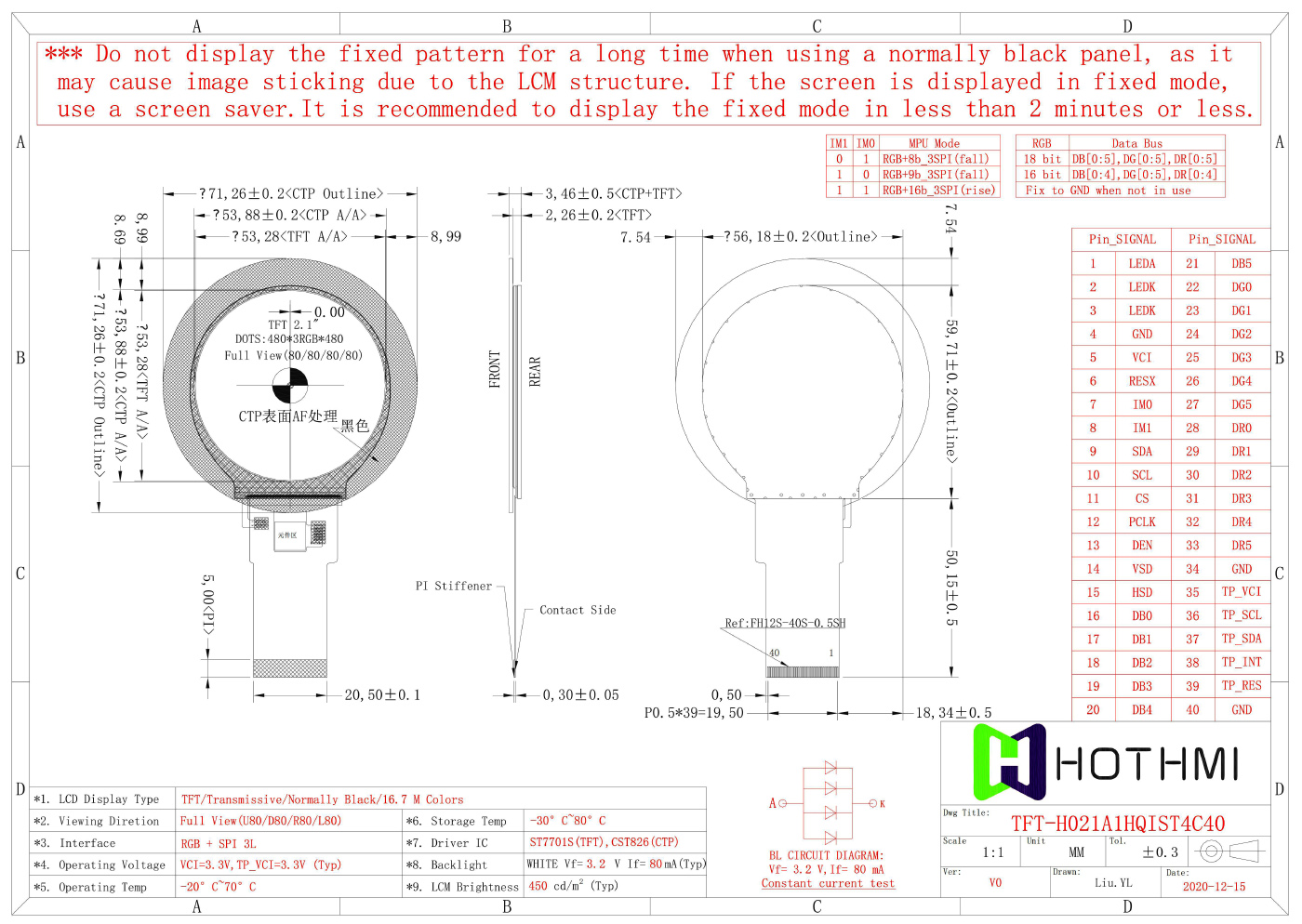

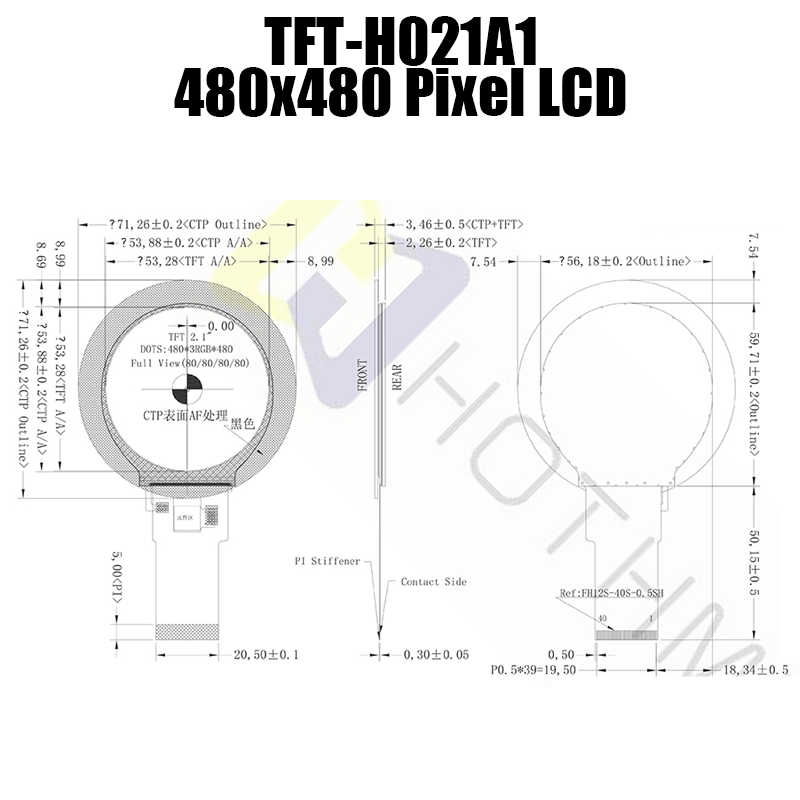

外形尺寸 :71.26x71.26x3.46
VA尺寸:2.1
AA尺寸 :2.1
有效尺寸mm:53.28x53.28
應用:智能家居,掃地機器人
視角:全視角
背光/亮度:450cd/M2
引腳:FPC-40PIN
接口方式:RGB
特殊說明:抗靜電ESD 8KV
工作溫度:-20~70℃
供電電壓:3.3V
驅動芯片:ST7701S<TFT>,CST826<CTP>

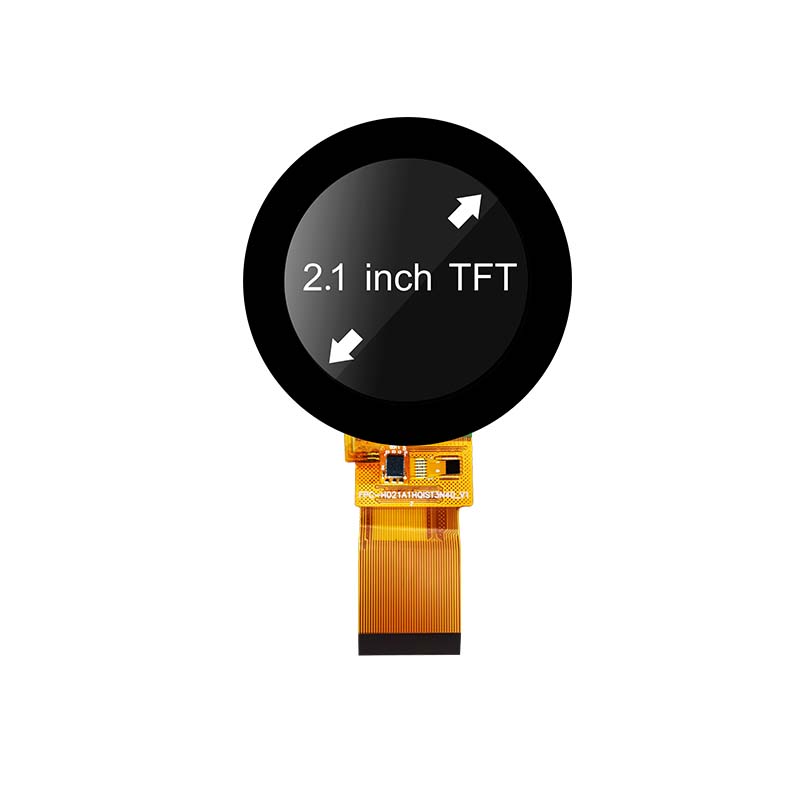

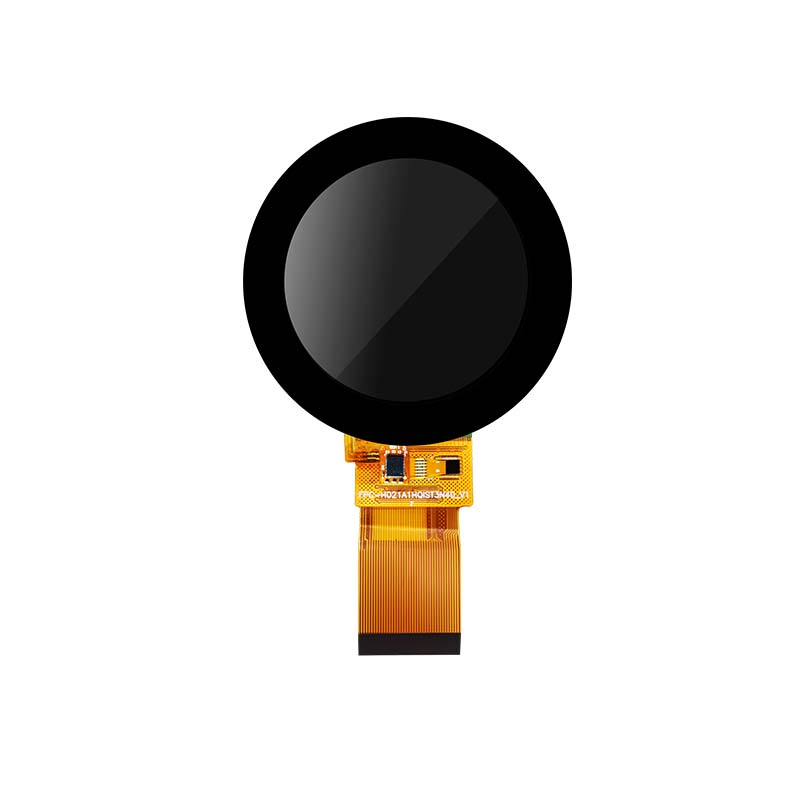

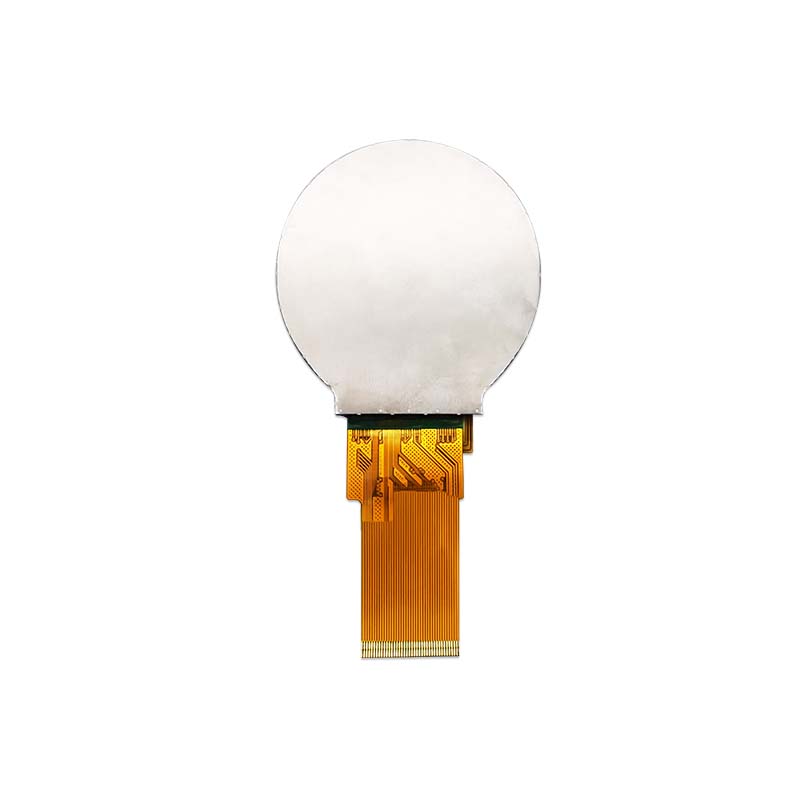

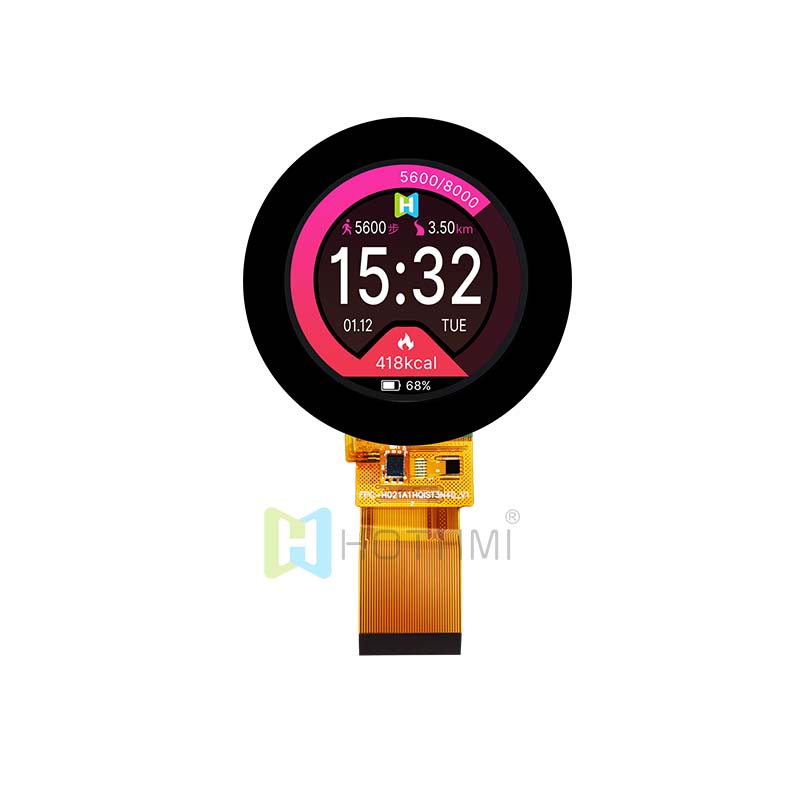

TFT-H021A1HQIST4C40 是一款2.1寸 TFT LCD 顯示屏,顯示屏直徑為 2.1英寸,分辨率為 480x480 像素。 這款圓形 TFT 顯示屏由 IPS TFT-LCD 電容觸摸面板組成,內置 ST7701S 驅動器 IC,電容驅動IC是CST826,可通過RGB接口進行通信。
TFT-H021A1HQIST4C40采用IPS面板,具有更高的對比度,顯示器或像素關閉時的純黑背景,左:80 / 右:80 / 上:80 / 下:80度(典型)更寬的視角,對比度 比例1,000:1(典型值),亮度450cd/M2(典型值),防眩光表面面板。
LCM的供電電壓為3.3V,典型值為3.3V。 工作溫度為-20℃至+70℃,存儲溫度為-30℃至+80℃。 顯示模塊適用于掃地機器人、STM32/RK系列/C8051/Arduino/STM32,等設備。 它們也是家庭自動化產品、白色產品和視頻系統的理想選擇。
