液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規(guī)格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

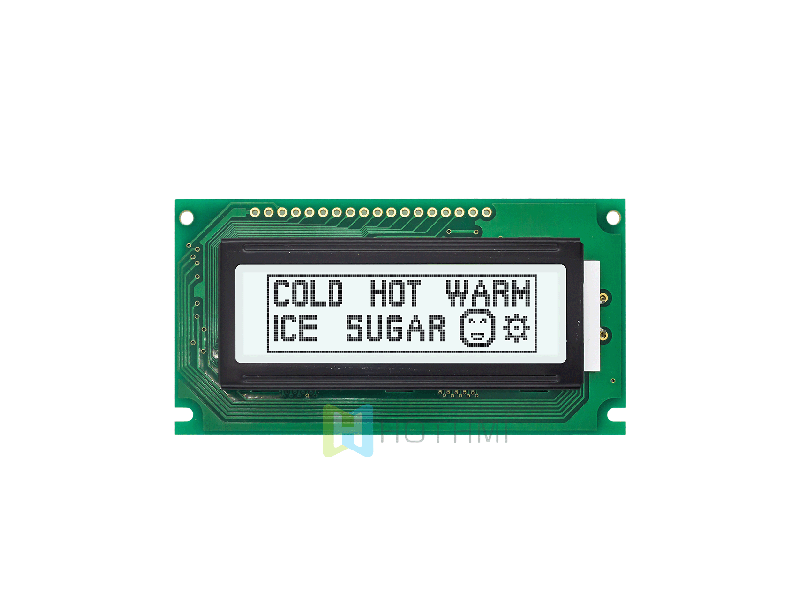

| 2.5"122X32 單色圖形 LCD 液晶顯示屏 | 帶白色側背光的 STN（-） 顯示屏 | Arduino HTM12232Z-25W-A5P | 圖形液晶模組 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 白色 | 24PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 2.5"122X32 單色圖形 LCD 模塊 | 帶白色側背光的半透反射式 FSTN+ 顯示屏 | Arduino HTM12232Z-31W-A5P | 圖形液晶模組 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 白色 | 24PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7920 | |

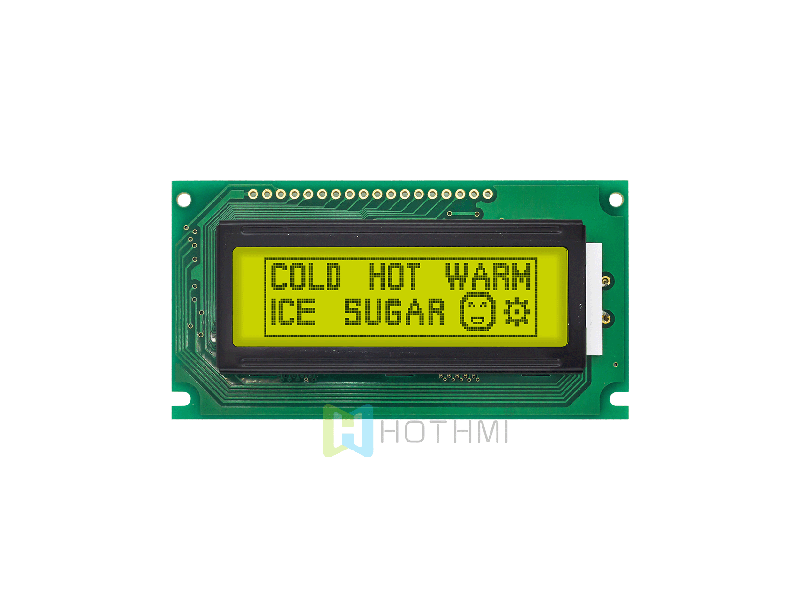

| 2.5"122X32 圖形單色 LCD 模塊 | 帶黃綠色側背光的 STN+ 顯示屏 | Arduino | 5.0V HTM12232Z-01Y-A5P | 圖形液晶模組 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 黃綠 | 24PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7920 | |

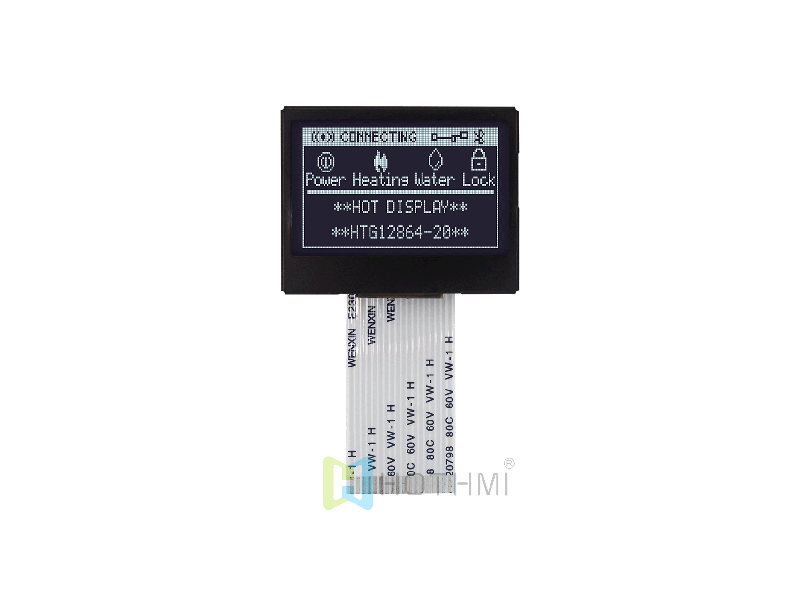

| 1.7英寸LCD12864液晶屏/LCM128x64圖形點陣模塊/黑底白字/MCU接口 HTM12864C02-41W-A3P | 圖形液晶模組 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 白色 | FFC-18PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 2.0寸圖形點陣模塊/128x64圖形液晶顯示模組/ST7565控制芯片/白底灰字 HTM12864-23-31W-A3P | 圖形液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 白色 | FPC-16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |
| 2.0寸128×64圖形點陣模塊/128x64分辨率/ST7565控制芯片/MCU HTM12864-23-01Y-A3P | 圖形液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 黃綠 | FPC-16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |
| 1.7 "128 x 64 LCD 圖形顯示模組 | FSTN正顯 | Arduino |全透偏光片 HTM12864-19C-35S-A3P | 圖形液晶模組 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 紅綠藍 | FPC-11PIN | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 1.7 "128 x 64 LCD 圖形顯示模組 | STN正片黃綠背光 | Arduino HTM12864-19C-11Y-A3P | 圖形液晶模組 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 黃綠 | FPC-11PIN | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 1.7 英寸128 x 64 LCD 圖形顯示屏 | SPI接口| STN正片灰底藍字顯示|半透明偏光片 HTM12864-19C-11W-A3P | 圖形液晶模組 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 白色 | FPC-11PIN | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 1.7 英寸128x64 LCD 圖形顯示屏/12864液晶圖形顯示模塊/DFSTN負片黑底白字 HTM12864-19C-41W-A3P | 圖形液晶模組 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 白色 | FPC-11PIN | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565R |
